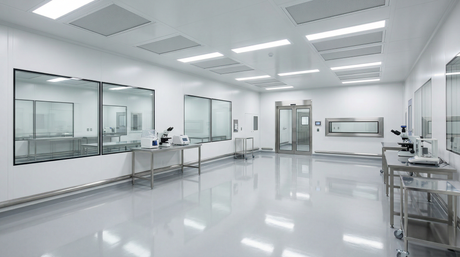

Espaço projetado para controle Quando pensamos em uma indústria farmacêutica, é comum imaginar laboratórios modernos, equipamentos sofisticados e processos extremamente controlados. Mas existe um elemento fundamental por trás de toda operação segura e regulamentada: a sala limpa. Muito além de um ambiente “bem higienizado”, a sala limpa é um espaço projetado para controlar partículas presentes no ar, temperatura, umidade, pressão e até o fluxo de pessoas dentro da operação. Tudo isso para reduzir ao máximo os riscos de contaminação. Na indústria farmacêutica, onde pequenas falhas podem comprometer medicamentos inteiros — e consequentemente a saúde de milhares de pessoas — esse controle deixa de ser diferencial e passa a ser obrigatório. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ Afinal, o que caracteriza uma sala limpa? Uma sala limpa (ou clean room) é um ambiente controlado, desenvolvido para manter níveis extremamente baixos de partículas em suspensão no ar. Além disso, outros parâmetros são monitorados constantemente, como: temperatura; umidade relativa; pressão interna; renovação e filtragem do ar; controle microbiológico; fluxo de operadores e materiais. Esses ambientes seguem normas específicas, como a ISO 14644, que define os níveis máximos permitidos de partículas no ambiente. Na prática, quanto mais crítica for a operação, maior será o nível de controle exigido. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ Por que a indústria farmacêutica precisa desse nível de controle? Durante a fabricação de medicamentos, qualquer contaminação pode comprometer a qualidade do produto final. E essa contaminação nem sempre é visível. Partículas microscópicas, fungos, bactérias ou até pequenas variações de temperatura podem afetar fórmulas sensíveis, alterar propriedades químicas ou causar riscos ao consumidor. É justamente por isso que órgãos reguladores, como a ANVISA, exigem ambientes controlados para diferentes etapas produtivas. Entre as aplicações mais comuns de salas limpas na indústria farmacêutica, estão: produção de medicamentos estéreis; manipulação de sólidos e pós; envase asséptico; laboratórios de controle de qualidade; áreas de pesquisa e desenvolvimento; fabricação de produtos biotecnológicos. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ Como funciona o controle de contaminação? O controle começa ainda no projeto da sala limpa. A engenharia do ambiente é planejada para evitar que partículas externas entrem ou se espalhem internamente. Para isso, diversos sistemas trabalham em conjunto. Filtragem do ar Um dos principais elementos é o sistema de climatização com filtros HEPA, responsáveis por reter partículas microscópicas presentes no ar. Dependendo da aplicação, o ar pode passar por múltiplos estágios de filtragem antes de entrar no ambiente. Pressão positiva Em muitas aplicações farmacêuticas, a sala limpa opera com pressão positiva. Isso significa que o ar interno “empurra” o ar externo para fora quando portas são abertas, dificultando a entrada de contaminantes. Controle de fluxo O fluxo de pessoas, materiais e resíduos também é cuidadosamente planejado. Em projetos mais complexos, existem acessos separados para operadores, matéria-prima e descarte, reduzindo riscos de contaminação cruzada. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ Sala limpa não é tudo igual Um erro comum é imaginar que toda sala limpa possui o mesmo padrão. Na realidade, o nível de exigência varia conforme o tipo de processo produtivo. Uma indústria cosmética possui necessidades diferentes de uma farmacêutica estéril. Já uma indústria alimentícia terá requisitos específicos relacionados à segurança sanitária e ao tipo de produto manipulado. Por isso, o projeto precisa ser desenvolvido considerando: processo produtivo; exigências regulatórias; classificação ISO necessária; fluxo operacional; capacidade futura de expansão; consumo energético; facilidade de manutenção. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ O impacto da sala limpa na qualidade e na produtividade Além da questão regulatória, uma sala limpa bem projetada traz ganhos operacionais importantes. Entre eles: redução de perdas por contaminação; maior estabilidade nos processos; padronização produtiva; aumento da confiabilidade do produto; facilidade em auditorias; menor risco de paralisações. Em muitos casos, um ambiente mal planejado gera custos recorrentes de manutenção, consumo excessivo de energia e dificuldades para atender inspeções sanitárias. Por isso, investir corretamente no projeto desde o início costuma representar economia no médio e longo prazo. _ _ _ __ _ _ _____________________________________ _ _ __ _ _ _ A importância de uma engenharia especializada Projetar uma sala limpa vai muito além da construção física do ambiente. É necessário integrar engenharia, climatização, automação, controle ambiental e requisitos regulatórios em um único sistema funcional. Cada detalhe influencia diretamente no desempenho da operação — desde os materiais utilizados até o posicionamento das luminárias e difusores de ar. Por isso, contar com uma empresa especializada faz diferença não apenas na execução da obra, mas principalmente na confiabilidade do ambiente ao longo dos anos. A Multipla Engenharia atua no desenvolvimento, fabricação e montagem de salas limpas para indústrias farmacêuticas, alimentícias, cosméticas, químicas e de farma animal, criando soluções adaptadas à necessidade de cada operação.
Na prática, a classificação ISO funciona como uma “escala de limpeza” da sala Quando falamos em salas limpas, uma das primeiras referências técnicas que aparecem em qualquer projeto é a ISO 14644. É essa norma que define os critérios internacionais para classificação da limpeza do ar em ambientes controlados, determinando quantas partículas podem existir suspensas no ambiente de acordo com o nível de exigência da operação. Na prática, a classificação ISO funciona como uma “escala de limpeza” da sala. E essa definição impacta diretamente todo o projeto da instalação — desde o sistema HVAC até a filtragem, pressão interna, monitoramento e fluxo operacional. ___________________________________________________ O que é a ISO 14644? A ISO 14644 é a principal norma internacional para salas limpas e ambientes controlados. Ela surgiu para padronizar critérios de projeto, validação, operação e monitoramento desses ambientes, substituindo antigos padrões como o Federal Standard 209E, utilizado anteriormente nos Estados Unidos. A norma é dividida em diferentes partes, incluindo: classificação da limpeza do ar; métodos de teste; construção e start-up; operação; monitoramento contínuo; limpeza de superfícies; controle químico e nanopartículas. Entre todas elas, a ISO 14644-1 é a mais conhecida, pois trata especificamente da classificação da limpeza do ar por concentração de partículas. ___________________________________________________ Como funciona a classificação ISO? A lógica é relativamente simples: quanto menor o número da classe ISO, mais limpo o ambiente precisa ser. Ou seja, na Classe ISO 5 o nível de controle extremamente rigoroso, enquanto na Classe ISO 8 o nível de controle é regular. A classificação é determinada pela quantidade máxima permitida de partículas suspensas no ar, medidas em partículas por metro cúbico. Essas partículas são microscópicas e invisíveis a olho nu, mas podem comprometer produtos farmacêuticos, cosméticos, veterinários e alimentícios. ___________________________________________________ Por que isso é tão importante na indústria farmacêutica? Em processos farmacêuticos, principalmente os estéreis, pequenas contaminações podem inviabilizar lotes inteiros de produção. Por isso, órgãos regulatórios como ANVISA, EU GMP e FDA exigem ambientes controlados para determinadas etapas produtivas. A ISO 14644 serve justamente como referência técnica para garantir que o ambiente possui capacidade de manter os níveis adequados de limpeza do ar. Segundo o próprio guia da ISO 14644:2015, o objetivo da norma é especificar a classificação da limpeza do ar “em termos da concentração de partículas suspensas em salas limpas e ambientes controlados”. ___________________________________________________ Onde cada classificação costuma ser aplicada? Cada tipo de processo exige um nível diferente de controle. ISO 5 É uma das classificações mais rigorosas utilizadas na indústria. Muito comum em: envase asséptico; fabricação de medicamentos estéreis; fluxo laminar; áreas críticas de manipulação. Nesses ambientes, o controle de partículas é extremamente severo. ISO 6 Normalmente utilizada em áreas de apoio a processos altamente críticos. Aplicações frequentes: preparação de materiais; áreas de suporte estéril; laboratórios específicos. ISO 7 Talvez a classificação mais comum na indústria farmacêutica brasileira. Muito utilizada em: manipulação de sólidos; pesagem; produção não estéril; embalagem controlada. Também aparece bastante em cosméticos e farma animal. ISO 8 Aplicada em ambientes com menor criticidade, mas que ainda exigem controle ambiental. Exemplos: áreas de apoio; corredores técnicos; armazenagem controlada; determinados processos alimentícios. ___________________________________________________ O que mudou na atualização ISO 14644-1:2015? A revisão de 2015 trouxe mudanças importantes para o setor. Uma das principais alterações foi no método de amostragem de partículas dentro da sala limpa. Antes, a definição dos pontos de coleta seguia uma abordagem mais flexível. A atualização aumentou a precisão estatística das medições e passou a exigir uma quantidade maior de pontos de amostragem em muitos casos. Outra mudança relevante foi a eliminação do cálculo chamado UCL (Upper Confidence Limit), anteriormente utilizado em salas com poucos pontos de medição. Agora, cada ponto é analisado individualmente. Além disso, a norma deixou de utilizar a antiga lógica de “classificação por fórmula” e passou a trabalhar com tabelas de classificação mais objetivas. ___________________________________________________ A mudança envolvendo partículas de 5 microns Uma das alterações que mais gerou discussão na indústria farmacêutica foi a remoção do limite específico de partículas ≥5,0 µm da tabela ISO Classe 5. Para atender às exigências do setor farmacêutico, a revisão passou a utilizar o chamado “M Descriptor”, que permite indicar separadamente limites relacionados às macropartículas. Na prática, isso impactou diretamente procedimentos de monitoramento e qualificação de ambientes GMP. ___________________________________________________ Classificação ISO vai muito além da filtragem do ar Muita gente associa a classificação apenas aos filtros HEPA, mas a realidade é mais complexa. A capacidade de manter uma determinada classe ISO depende de diversos fatores trabalhando em conjunto: sistema HVAC; pressão diferencial; renovação do ar; vedação da sala; fluxo operacional; materiais construtivos; monitoramento contínuo; comportamento dos operadores. Ou seja: não existe sala limpa eficiente sem um projeto integrado de engenharia. ___________________________________________________ A importância da validação e monitoramento Construir a sala é apenas parte do processo. Para manter conformidade com a ISO 14644 e normas regulatórias, o ambiente precisa passar por validações periódicas. Entre os testes mais comuns estão: contagem de partículas; integridade dos filtros HEPA; medição de pressão diferencial; testes de recuperação; análise de fluxo de ar. Além disso, os equipamentos de contagem de partículas também precisam seguir requisitos específicos definidos pela ISO 21501-4. ___________________________________________________ O projeto correto evita custos futuros Um erro muito comum é superdimensionar ou subdimensionar a classificação da sala limpa. Ambientes mais rigorosos exigem maior consumo energético, sistemas HVAC mais robustos e custos operacionais mais elevados. Por isso, a definição da classificação ideal deve considerar: processo produtivo; exigências regulatórias; risco de contaminação; capacidade produtiva; escalabilidade futura; custo operacional. ___________________________________________________ Engenharia especializada faz diferença Salas limpas são ambientes altamente técnicos e qualquer falha de projeto pode gerar impactos relevantes na operação, na produtividade e até em auditorias regulatórias. Por isso, o desenvolvimento da instalação precisa integrar arquitetura, climatização, controle ambiental, automação e operação desde as fases iniciais. A Multipla Engenharia atua no desenvolvimento, fabricação e montagem de salas limpas para indústrias farmacêuticas, químicas, alimentícias, cosméticas e veterinárias, criando projetos alinhados às exigências técnicas e regulatórias de cada aplicação.
